钢卷吊具_C型吊具_卷板吊具如何保证自平衡

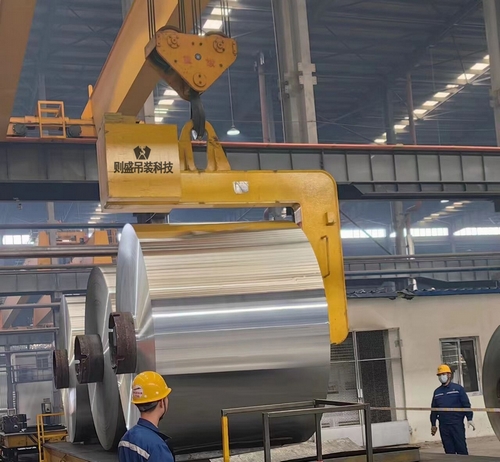

  C型吊具是钢卷吊具其中一种，用于钢卷水平吊运。

  我们可以根据所吊钢卷的外径、内径、长度，确定C型吊具的长度，和钩口的开度。并确定吊钩吊挂点的位置。C型吊具受到吊钩向上的拉力和钢卷重量及吊具的自重向下作用的力。钢卷的力作用在钢卷的中心，吊具的自重力作用在吊具的重心。

  自重还要考虑配重。配重是C型吊具在空载时能够达到平衡。两个弯角处断面是受剪力和弯矩作用的，计算时可不考虑自重，安全系数取6/7倍。按悬臂梁计算按材料力学公式计算弯角处断面的弯应力，材料的许用弯应力跟计算弯应力的比值即为完全系数。计算刚度时，需要计算钩端的挠度（变形量），也按悬臂梁计算。许用变形量可以按悬臂梁的长度除以350计算就差不多。吊具垂直段的断面主要受拉力，按受拉计算即可，拉应力等于钢卷的重力除以截面积，用刚才的屈服强度除以拉应力，即为安全系数，取6—7倍即可。板厚应不低于10mm，根据钢卷的重量，决定用什么结构的断面，重量小可以用工字型断面，加配筋；重量大，可以用箱型断面加配筋，弯角处圆角半径200以上，提高强度，钩头的计算也主要考虑拉应力和钩子的尺寸。
